(1) 称取如下质量份的各单体和引发剂:甲基万烯酸14~30、甲基丙烯酸甲酯15~40、苯乙烯20~40、过氧化苯甲酰2~5。
      (2>在装有搅拌器、冷凝管、氮气导管、滴液漏斗的四口反应釜中，用环氧树脂质量的1/3~1/2的丁醇和乙二醇单丁醚预溶好环氧树脂，在氮气保护下，预先一次性加:半 单体和引发剂的混合液:再在3~4h.内连续滴加剩余的单体和引发剂的混合液，在聚合温度110~117C下恒温反应5~6h,抽去溶剂即得环氧苯丙接枝共聚物:所途环氧树脂悬双酚A类环氧树脂:如E-44、 E-51等，其加人量为步骤(l) 所称取单体总质量的100%~150%。
      (3)将所得的产物在室温下加与羧基等物质的量的中和剂中和15~30min,再在50~60C水浴下加定量的硅氧烷恒温反应60~100min,最后滴加去离子水，快速分散0. 5~1h,即得带蓝光的乳白色硅氧烷改性水性环氧树脂分散液。所述中和剂是复水等弱碱性物质，硅氧流是含氨基的硅氧燥;砟氟烷的加人量是步骤(2)所称取环氧树脂质量的0.5%~2.5%，去离子水的加入量为步骤(1) 所称取单体总质量的400%~700%。

      (4)然后，接照上述各组分配比祢取配方原料，将氧化铁红、防锈颜料、滑石粉、抗闪绣剂和去离子水混合，在高速剪切下分散到细质≤50μn，同时缓缓加入按照上还方法制作的硅氧烷改性水性环氧树脂分散液、消泡剂、流平剂，搅拌均匀即可制成水性环氧树脂化工防腐涂料。

   原料配伍
本品各组分质量份配比范围为:硅氧烷改性水性环氧:树脂分散液30~60，氧化铁红10~20，防锈颜料5~10，滑石粉5~15,消泡剂0.2~0.4，流平剂0.2~0.4, 抗闪锈剂0.3~0.4，去离子水10~25。
      所述硅氧烷改性水性环氧树脂分散液是以环氧树脂为母体，以甲基丙烯酸、甲基丙烯酸甲酯、萃乙烯为接枝单体，进行接枝聚合反应，制备大分子链中含有羧基的水性自乳化环氧苯丙共聚物，然后加入中和剂中和，再进行硅氧烷改性制作而成;防锈颜料是钛铁粉、磷酸锌或三聚磷酸锌;抗闪锈剂为磷酸盐的混合物。

      产品应用本品主要应用于机械电子、航空航天、交通、建筑等领域。

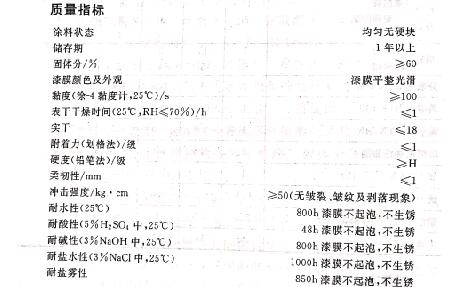

      产品特性本 品将亲水性单体引人到环氧树脂分子链上，具有自乳化特点;将硅氧烷应用于水性环氧树脂的改性，能够加热自固化。该涂料储存稳定性好、施工性能好，涂膜干燥快，干燥后硬度高，涂膜光亮平滑，耐水、耐腐蚀、耐洗擦，综合性能优良，成本低。可满足储罐、桥梁等领域化工防腐涂料要求。
