防腐涂料阴极剥离因为在电化腐蚀油漆环境下，如果涂层的抗阴极剥离能力低，将出现涂层降解开裂，失去防腐作用。阴极保护条件下的电化学腐蚀速率与使用的温度环境有很大关系，温度越高，腐蚀速率越快，一方面埋地管道所使用的环境温度相差很大，如在夏季高温区域，沙漠地带，地表温度本身就很高；另一方面，要考察抗阴极剥涂料离能力的持久性，也需要在较高温度条件下进行加速考察。

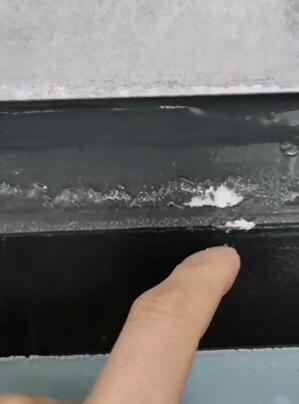

为了保证阴极保护的可靠性，石油天然气管道设计部门从2007年开始要执行新的涂层抗阴极剥离检验标准，将原有标准1.5V保护电压下，室温28天或65℃48h，修改为1.5V保护电压下60℃，30天。标准的提高，使原有粉末涂料不管是单层还是三层都不能达到要求。所谓涂层的阴极剥离，是指在使用环境中，当水、氧、离子等渗入涂层后，在阴极保护条件下的有机涂层逐渐丧失屏障保护作用，产生起泡开裂的现象。阴极剥离发生的原因目前尚未醇酸调和漆完全清楚，一般认为涂层阴极剥离的发生与阴极反应造成的局部碱环境有关，但也有另一种可能机制，即涂料涂覆前已存在于钢基表面的氧化膜厚度为几纳米)及该膜与有机涂层界面在阴极极化条件下发生变化而导致剥离。

在比较了一种常温固化的环氧涂层、一种环氧型与一种酚醛改性环氧型融熔结合型粉末涂层的耐及在3%NaCl水溶液介质中的阴极剥离行为后认为，由阴极反应产生的碱性环境造成聚合物降解是导致涂层阴极剥离的主要因素。提高涂层的耐碱性介质的能力可明显提高涂层的抗阴极剥离性能。另外涂层与基体金属的附着力对聚氨酯漆阴极剥离速度也有一定的影响。提高附着力在一定程度上也可以提高涂层的抗阴极剥离性能。根据已有文献提供的基本思路，为了对影响粉末涂料阴极剥离行为及其影响因素作进一步探讨，对粉末涂料中影响涂层性能的主要树脂与固化剂的组成与抗阴极剥离能力的关系进行研究，研制了两种具有良好抗高温长时间阴极剥离的KN22防腐涂料。
