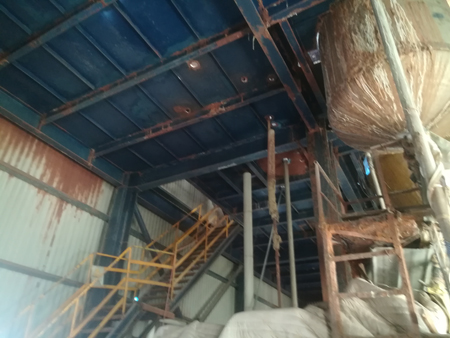

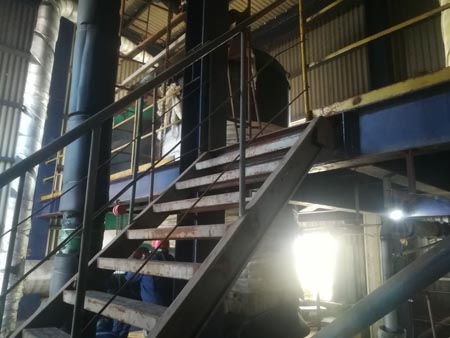

化工厂房钢结构大气腐蚀发生在干燥空气中即属于干大气腐蚀时，主要由纯的化学作用所引起，它的腐蚀速度小，破坏性也非常小。
      大气腐蚀发生在钢结构金属表面上存在的水膜中时，是由电化学腐蚀过程引起的。

其特点如下。(1)钢结构金属表面上水膜中进行的电化学腐蚀不同于钢结构金属沉浸在电解液中的电化学腐蚀过程。当钢结构金属表面形成连续的电解液薄层时，其电化学腐蚀的阴极过程主要是依靠氧的去极化作用，形成吸氧腐蚀，即使是在城市污染的大气中形成的酸性水膜下的腐蚀过程也是如此。然而在强酸性溶液中铁、铝等钢结构金属全浸入时则主要是氢的去极化作用，形成析氢腐蚀。
      (2)钢结构金属表面上水膜的形成。- .般地说，只有当空气的相对湿度达100%时，钢结构金属表面上才能形成水膜。但是如果钢结构金属表面粗糙或表面有灰尘或腐蚀产物，在相对湿度低于100%时，水蒸气地会凝聚在低凹处或钢结构金属表面与固体颗粒之间的缝隙处，形成肉眼看不见的水膜，这种水膜并非纯净的水，空气中的氧、CO2及工业中的气体污染物及固体盐类等都会溶解于钢结构金属表面的水膜中，使之形成电解质溶液，促进了水膜下钢结构金属的腐蚀。
      (3)水膜下的腐蚀过程，钢结构金属表面水膜下的腐蚀是由于钢结构金属表面电化学不均匀性造成的微电池，当水膜较薄时这种腐蚀很易发生，例如常温下室内钢结构金属构件的腐蚀。在水膜较厚的情况下，往往因水膜不均匀而形成氧浓差腐蚀电池，例如工件经水洗、水淋或室外有露水时易发生这类腐蚀。

      根据钢结构金属表面水膜层的厚度(即表面潮湿程度)不同，大气腐蚀被阴极过程控制的程度也有所不同，如图5-2所示。当钢结构金属表面水膜层变薄时，由于氧容易通过薄膜使大气腐蚀的阴极过程更易进行。对于钢结构金属离子化的阳极过程，情况则正好相反，由于钢结构金属形成氧化物后的钝化作用以及钢结构金属离子水化过程困难，使阳极过 程受到强烈阻滞而促进了阳极极化。

      由此可知，对于潮大气腐蚀，因其水膜层较薄，氧易于透过薄膜， 阴极过程容易进行，腐蚀过程主要受阳极过程控制。而对于湿大气腐蚀，因水膜层较厚，氧不易透过水膜， 使阴极过程速度减慢，则腐蚀过程主要受阴极过程控制。
