KN22化工防腐涂料是近两年使用的一种较多的化工防腐涂料，其专业的防腐性能大幅度提高了防腐效果，是化工工业选择较多的一种新型材料。

1．表面处理：所有的表面必须清洁、干燥，无潮气、灰尘、油污、油脂、滑膜、表面化学品以及其它污染物，底材表面可以是制造缺陷、尖锐的棱角、疏松的水泥。所有以前喷涂过的底材必须彻底清除干净，为良好的附着力作好准备。钢表面应喷砂处理，达到Sa2.5。局部或小面积也可通过手工打磨达到，其他光滑表面需打磨，达到一定的粗糟度。

2．施工底漆：
根据不同的表面，选择适合的底漆。混凝土基面采用KN22底漆，滚涂施工，加入适量的100目细沙，看混凝土基面的气孔多少，可能要施工2道才能完全密封混凝土的气孔。施工完KN22底漆2小时（环境温度为25度时）就可以施工KN17面了，这是KN22还没表干，这时施工KN17面，能达到最佳的附着力，施工完KN22底漆后，必须当天施工KN17面，不能隔天。
3． 喷涂KN17

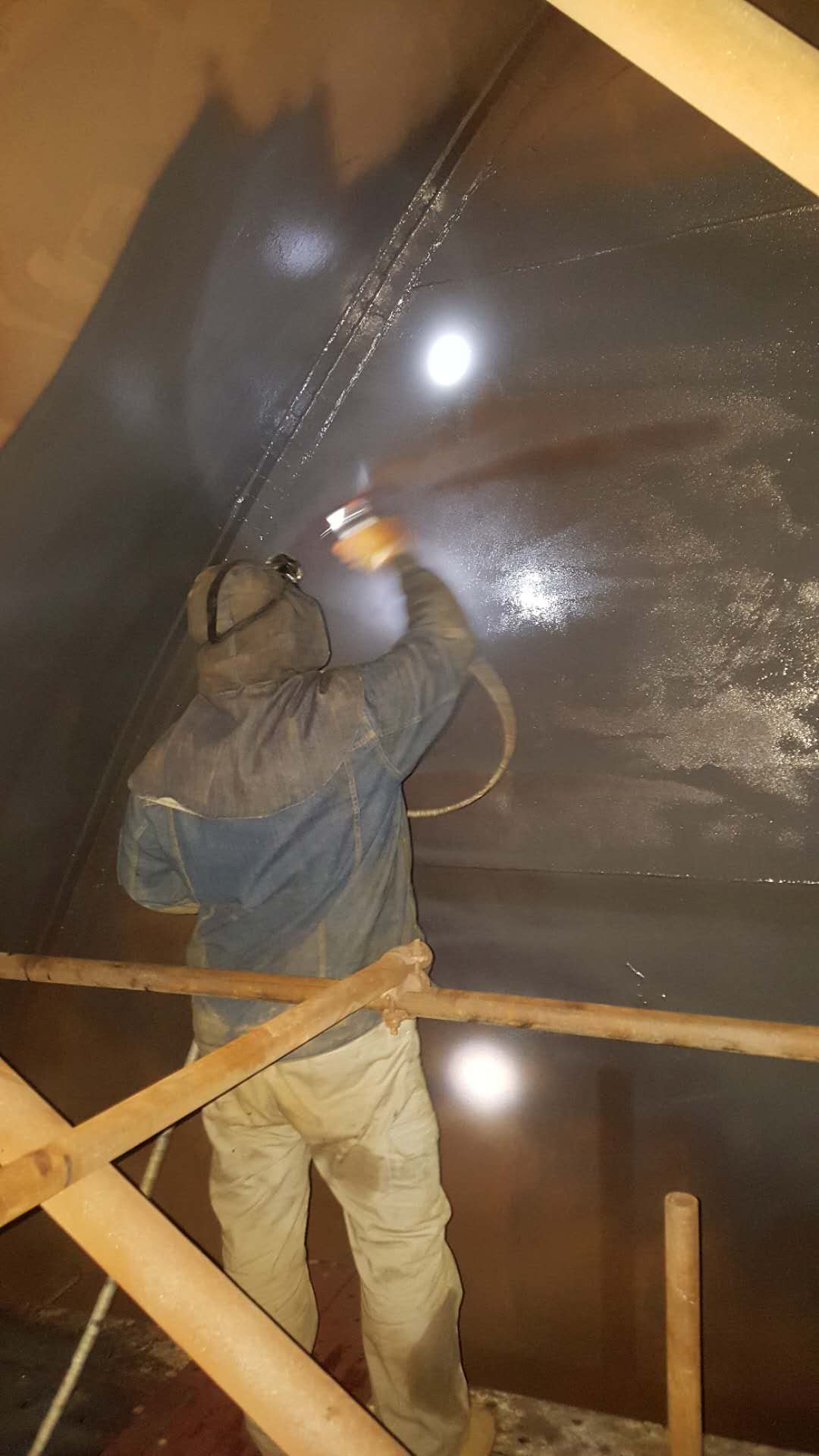

喷涂KN17化工防腐涂料时，建议采用美国固瑞克无气喷涂设备，例如其中一型号Ultra Max II 695, 该产品具有重量轻，压力大，雾化质量高等优点。根据所喷涂的工件大小，可选择适当尺寸的喷嘴，从而达到高效省料的效果。小面积喷涂也可以用普通压缩空气喷壶施工，喷壶施工需要较无气喷涂多的施工道数才能达到高膜厚。

KN17具有不流挂性，立面施工，来回摆枪一道施工可以喷涂0.5毫米，而不流挂。建议一道施工最高喷涂0.5毫米。

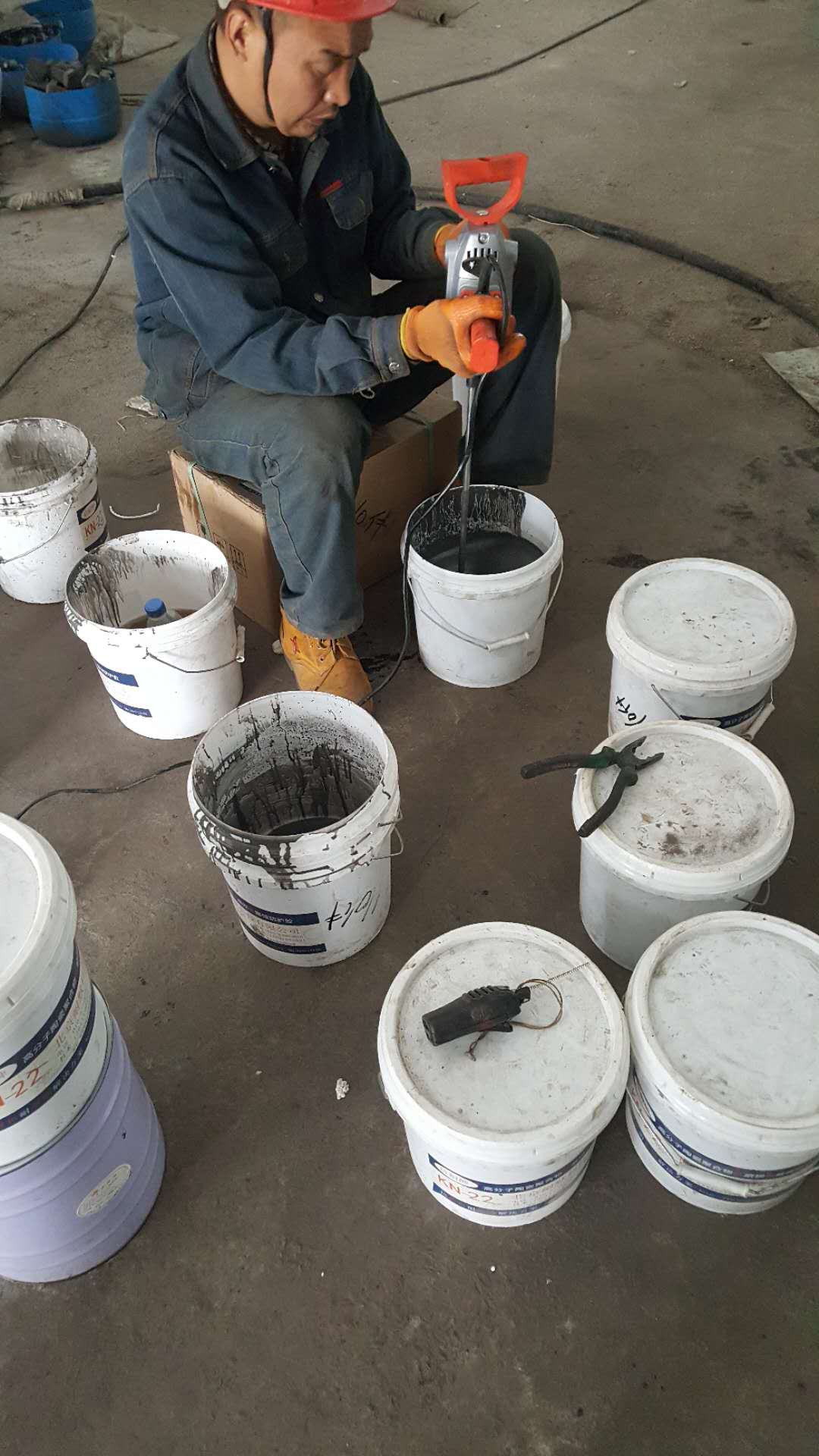

KN17 A，B组份的配比为重量比30：1，混合使用期为1小时，色浆添加通常的比例为A组份：色浆=4:1，根据用户的要求，也可以适当添加或减少色浆。调料时，建议用精度至少为1克的电子称称出A、B组份，电子秤精度不够很容易造成B组份过量，B组份过量会造成涂层永远不固化。A，B组份和色浆三者需要充分混合，最好用高速搅拌机搅拌3分钟以上。
化工防腐涂料只有较大面积时才采用喷涂工艺，一般为刮涂施工，北京耐默公司具有专业施工队伍，也可以指导施工。
